宜良县“互联网+企业生产”信息化综合理服务系统平台（指挥中心）施工建设
（1）建设内容
一期系统建设分为中心机房、矿企终端两部分；中心机房建设包含税费监管系统平台、应急资源整合系统、指挥中心、决策室等子系统。矿企终端建设包含20家非煤矿企的过磅称重系统、逃逸报警系统、远程安全监控系统。
（2）系统功能
（一）中心机房系统
1.税费监管系统
税费监管平台采用 B/S 架构，操作简单，无需安装客户端，通过浏览器可直接访问，具有严谨的权限划分，可根据不同岗位分配不同的权限，主要包括：矿山数据管理、数据监控、抓拍数据、报警数据、统计报表、自助查询、数据同步、APP 接口等功能。
矿山每天上传的数据进行汇总，结合多维度查询条件，精确统计每个货场每天车数、吨 数、税率、税费等信息，报表统计分为明细表和汇总表、税费缴纳表，可根据需要进行定制开发，解决了人工统计数据会产生的错误、效率低等问题。
税费监管系统可通过手机APP实时接收报警信息，查看报警详细信息，执法人员可现场执法并提交处理结果，同时可查询矿企销售数据。
2.应急资源整合系统
此次税费监管系统建成后，对整个矿场重点区域形成全景无死角监控，在此基础上，可对矿企视频监控重复利用，增加少许设备，即可形成应急资源整合系统。未来在大规模高并发的视频监控资源整合系统也将依托于本系统，实现对宜良县所有应急成员单位视频监控的实时调度，同时可实现将监控视频与高清视频会商融合为一体，进行任意点的统一调度；
3.指挥中心、决策室
选用国内一线品牌（艾比森）LED室内小间距产品，打造指挥中心显示屏1.66mmLED屏幕，尺寸：长5.12米，高2.88米，面积14.74平方米；并配备工作人员操作台、语音呼叫等系统。打造决策室显示屏1.25mmLED屏幕，尺寸：长3.2米，高1.92米，面积6.144平方米；并配备音响、有线话筒、无线话筒、语音呼叫系统等。
决策室与指挥中心互联互通，可任意调度音视频资源并可一对一、一对多的向20家非煤矿企单向广播双向语音实时通话。
（二）矿企终端
1. 过磅称重系统
过磅称重系统是专为税费监管平台而开发的一套基于 C/S 架构的称重数据采集客户端，主要功能包括客户管理、物料管理、发货业务、发货查询、磅单格式设计、车牌自动识别、图片抓拍、数据同步、报表统计及基础设置。
2. 逃逸报警系统
逃逸报警系统可以自动抓拍所有进出矿山的所有车辆，抓拍图片包括车头，车箱，抓拍数据自动上传至非煤监管平台，并与矿山销售数据实时对比分析，如发现抓拍车号未在监管平台系统里称重，则系统自动报警。
3. 远程安全监控系统
在重点非煤矿企安装智能球机，实施远程在线全面监控。后端平台与前端球机联动对非煤矿企的“高边坡”、“尾矿库”、“头顶库”、“采空区”等重点区域进行 24 小时不间断监控，通过指挥中心大屏即可感知掌握矿区安全生产详细情况，如遇高边坡开采、偷采、盗采等违规作业、违法行为，则可通过语音对讲实时链接企业现场落实现场整改，将安全事故消灭在萌芽状态。
（3）扩展功能
应急资源整合系统采用视联网技术，未来在各乡镇部署视联网视频会议节点后，可使任意乡镇村的视频会议节点成为应急指挥的中心点，大大缩减了开销以及增强了应急指挥的移动性；既能让前线作战人员将现场情况通过视频实时回传辅助决策，同时指挥中心也能将指令通过视频直接下达一线；整个网络架构的数据传输和调度全部由视联网协议控制，传统IP攻击和渗透手段无法对视联网产生任何影响，有效的防止了网络漏洞和信息截取，极大地提高了基础网络的完全性和稳定性。待省市级应急平台部署完毕后，可接入省市应急资源整合大平台。
l GIS天眼应用
在GIS地图上方便快捷地查看各类应急资源，实现推送信息、实时视频交互和GIS应用，及时将突发重大事件现场音视频和预测预警等信息推送给相关部门及人员，同时可实现基于手机APP的“一键报警”“多点联动”“瞬时回拨”等视频功能。当应急手机终端启动“一键报警”功能时，应急组中预设成员会瞬间收到直播报警视频，指挥中心GIS地图系统上可实时显示报警人的具体位置，同时系统会自动联动报警附近的监控视频和手机终端，组成现场应急视频会商，能够大大提高突发事件的应急响应速度。
l 多方应急会商
可集成管理视频监控、视频会议、移动视频、无人机等所有视频资源，满足视频会议、可视通话、指挥等业务的使用需要，可随时随地的展开视频沟通协作，实现高效的会商召集。
l 移动指挥
移动指挥平台包含了移动指挥APP、无人机和应急指挥车等，移动指挥APP可在任何地点使用，通过3G/4G网络可申请加入到视频会商中，参与突发事件的调度，执行上级领导的处置命令。
指挥中心清单 | ||||||||
序号 | 项目名称 | 项目特征描述 | 品牌 | 型号 | 计量单位 | 合同清单 | 验收清单 | 备注 |
工程量 | 工程量 | |||||||
指挥中心及决策室大屏 | ||||||||
1 | 室内P1.25全彩屏 | 1.名称:室内P1.25全彩屏。 | 艾比森 | P1.2 | m2 | 6.14 | 6.14 | |
2 | 接收卡 | 1.名称:接收卡。 | Nova | MCTRL600 | 台 | 60 | 60 | |
3 | 钛金包边 | 1.名称:钛金包边。 | 国产 | 定制 | m | 10.24 | 10.24 | |

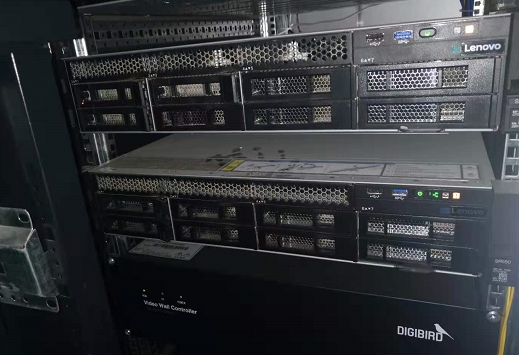

4 | 视频拼接器 | 1.名称:视频拼接器。 | 小鸟 | DB-VWC2-E4-05M16T08H | 台 | 1 | 1 | |
5 | 视频系统调试 | 安装调试 | 国产 | 定制 | 系统 | 1 | 1 | |
6 | 室内P1.66全彩屏 | 1.名称:室内P1.66全彩屏。 | 艾比森 | P1.6 | m2 | 14.74 | 14.74 | |
7 | 视频矩阵 | 1.名称:视频矩阵。 | 小鸟 | MCTRL300 | 台 | 1 | 1 | |
8 | 钛金包边 | 1.名称:钛金包边。 | 国产 | 定制 | m | 16 | 16 | |
9 | 视频系统调试 | 安装调试 | 国产 | 定制 | 系统 | 1 | 1 | |
指挥中心平台（税费监管+视频监控） | ||||||||
11 | 监管平台 | 1.名称:监管平台 | 助友 | 监管平台（软件） | 套 | 1 | 1 | |
12 | 语音播报系统 | 1.名称:语音播报系统。 | 助友 | 语音播报系统（软件） | 台 | 1 | 1 | |
13 | 综合安防管理平台 | 1.名称:综合安防管理平台。 | 大华 | DH-DSS-H8900S3-B | 套 | 1 | 1 | |

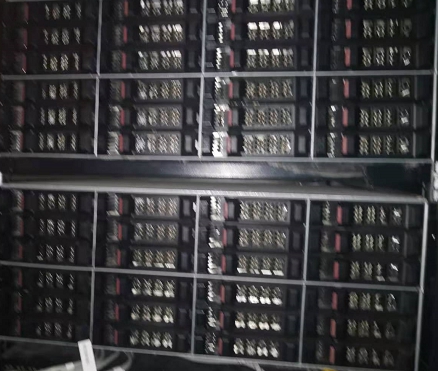

14 | 网络视频存储服务器 | 1.名称:网络视频存储服务器。存储各企业端监控视频 | 大华 | DH-EVS5024S-R | 台 | 1 | 2 | 增加1台作为企业端增补存储 |
15 | 硬盘 | 1.名称:硬盘 | 希捷 | ST4000NM0035 | 台 | 16 | 16 | |
16 | 手机APP | 1.名称:手机APP。 | 助友 | 手机APP(软件) | 套 | 1 | 1 | |

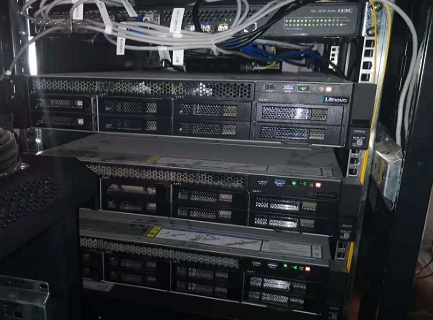

17 | 应用服务器 | 1.名称:应用服务器。 | 联想 | 定制 | 台 | 1 | 1 | |
18 | 数据库服务器 | 1.名称:数据库服务器。 | 联想 | 定制 | 台 | 2 | 2 | |
19 | 硬盘 | 1.名称:硬盘 | 希捷 | ST4000VM004 | 台 | 4 | 4 | |
20 | 核心交换机 | 1.名称:核心交换机。 | H3C | SOHO-S1026T-CN | 台 | 5 | 2 | 更换型号为S5130S-28P-EI |
21 | 光模块 | 1.名称:光模块。 | H3C | 1310 | 台 | 30 | 30 | |
22 | 防雷器 | 1.名称:防雷器。 | 国产 | 定制 | 台 | 5 | 5 | |
23 | 工作站 | 1.名称:工作站 | 联想 | 定制 | 台 | 4 | 4 | |
24 | UPS不间断电源 | 1.名称:UPS不间断电源。 | 科士达KSTAR | YDC9110H | 台 | 2 | 2 | |
25 | 电池 | 1.名称:电池。 | FirstPower（一电） | 12V100AH | 个 | 32 | 32 | |

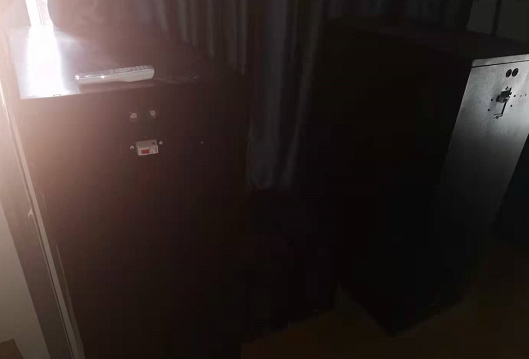

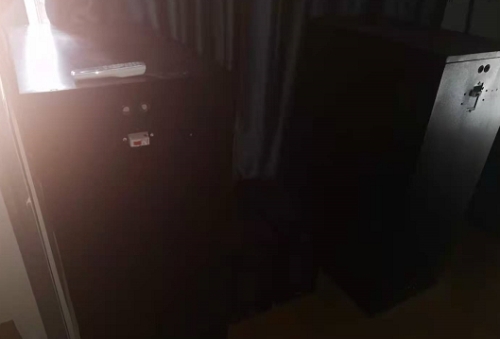

26 | 电池柜 | 1.名称:电池柜。 | 定制 | 定制 | 台 | 2 | 2 | |

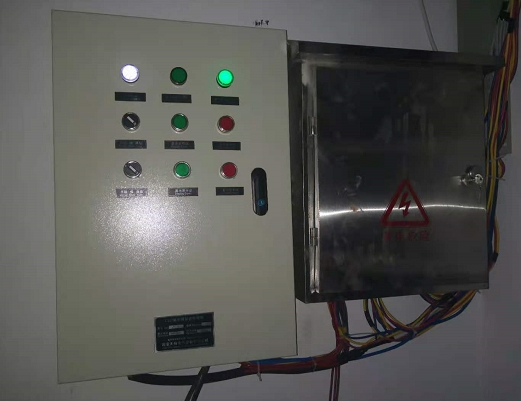

27 | 双电源配电箱 | 1.名称:双电源配电箱。 | 国产 | 定制 | 台 | 2 | 2 | |
28 | 电源线 | 1.名称:电源线。 | 国产 | 定制 | m | 50 | 50 | |
29 | 服务器机柜 | 1.名称:服务器机柜。 | 国产 | 定制 | 台 | 2 | 2 | |
30 | 操作台 | 1.名称:操作台。 | 国产 | 定制 | 台 | 4 | 4 | |
31 | 空调 | 1.名称:空调。 | 格力 | 立式3P | 台 | 2 | 2 | |
32 | 空调 | 1.名称:空调。 | 格力 | 挂式1.5P | 台 | 1 | 1 | 增加1台用于中心机房降温 |
音响对讲系统 | ||||||||
33 | 播放器 | 1.名称:播放器 | ANE | PA-6003 | 台 | 1 | 1 | |
34 | 广播话筒 | 1.名称:广播话筒。 | ANE | P-200 | 套 | 1 | 1 | |
35 | 智慧IP网络控制中心 | 1.名称:智慧IP网络控制中心。 | ANE | PA-8200 | 台 | 1 | 1 | |
36 | IP广播服务器软件（加密狗） | 1.名称:IP广播服务器软件（加密狗）。 | ANE | PA-9000W | 套 | 1 | 1 | |
37 | 智慧IP网络话筒 | 1.名称:智慧IP网络话筒。 | ANE | PA-9000 | 套 | 2 | 2 | |
38 | 智慧IP网络话筒 | 网络话筒，与企业端语音对讲使用 | 来邦 | NLV-30++ | 套 | 1 | 1 | 增加1台作为指挥中心于企业对讲 |
39 | 前置放大器 | 1.名称:前置放大器。 | ANE | PA-6001 | 台 | 1 | 1 | |
40 | 电源时序器 | 1.名称:电源时序器。 | ANE | PA-6016 | 台 | 1 | 1 | |
41 | 数字会议主机 | 1.名称:数字会议主机。 | ANE | MA-500D | 台 | 1 | 1 | |
42 | 桌面式数字主席话筒 | 1.名称:桌面式数字主席话筒。 | ANE | MA-310A | 套 | 1 | 1 | |
43 | 桌面式数字代表话筒 | 1.名称:桌面式数字代表话筒。 | ANE | MA-310B | 套 | 8 | 8 | |
44 | 20米会议延长线 | 1.名称:20米会议延长线。 | ANE | 定制 | 条 | 1 | 1 | |
45 | 无线话筒 | 1.名称:无线话筒。 | ANE | P-500U | 套 | 1 | 1 | |
46 | 会议阵列音箱 | 1.名称:会议阵列音箱。 | ANE | HD-8 | 个 | 4 | 4 | |
47 | 专业功放 | 1.名称:专业功放。 | ANE | CA300 | 台 | 1 | 2 | 增加1台分别控制决策室与指挥中心 |

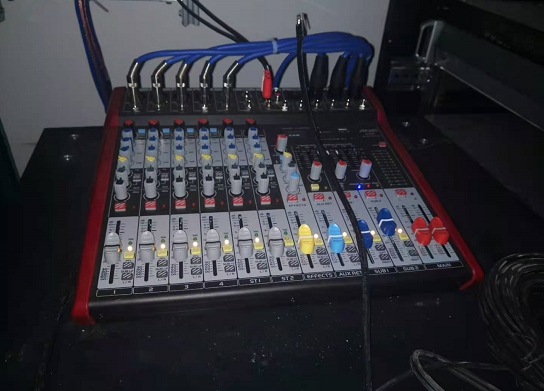

48 | 调音台 | 1.名称:调音台。 | ANE | MX8 | 台 | 1 | 1 | |
49 | 电源时序器 | 1.名称:电源时序器。 | ANE | PC-8 | 台 | 1 | 1 | |
50 | 数字反馈抑制器 | 1.名称:数字反馈抑制器。 | ANE | FB26 | 台 | 1 | 1 | |
51 | 数字音频处理器 | 1.名称:数字音频处理器。 | ANE | PA24II | 台 | 1 | 1 | |
应急资源整合系统 | ||||||||
52 | 统一视频接入服务系统 | 1.名称:统一视频接入服务系统。 | 视联动力 | VS-0JKDD01-00003M | 套 | 1 | 1 | |
53 | 统一视频电视墙终端服务系统 | 1.名称:统一视频电视墙终端服务系统。 | 视联动力 | VS-0JKJR01-00000M | 台 | 2 | 2 | |
54 | 应急资源整合系统多画面处理系统 | 视联网多画面处理模块是支持视联网系统实现多组多级多画面业务功能的可选软件模块（授权）。 | 视联动力 | MS-VSMP6 | 台 | 1 | 1 | 增补，支持视联网系统实现多组多级多画面业务功能的软件模块 |
55 | 安全网关 | 小型网络防火墙 | H3C | F100-C-G3 | 台 | 1 | 1 | 增补，用于指挥中心互联网APP登录 |
56 | 视联网核心交换服务器 | 视联网核心交换服务器是视联网的核心平台设备，负责网络并发管理 | 视联动力 | VN-HXFWQ01-00000M | 台 | 1 | 1 | 二期规划使用 |
57 | 视联网多画面处理模块软件 | 视联网多画面处理模块是支持视联网系统实现多组多级多画面业务功能的软件模块（授权）。 | 视联动力 | MS-VSMP16 | 台 | 1 | 1 | 二期规划使用 |
58 | 视联网自治服务器 | 视联网自治服务器是视联网网络体系基本结构单元“自治云”的核心设备，是管理监控平台及视频会议终端的服务器 | 视联动力 | VN-ZZFWQ01-00000M | 台 | 1 | 1 | 二期规划使用 |
59 | 视联网OMC网管系统 | 视联网OMC网管理系统是支撑和保障网络可靠、稳定运行的重要系统，是提供设备、网络和业务信息的运行监测与管理。 | 视联动力 | VS-OMCWG01-00000M | 台 | 1 | 1 | 二期规划使用 |
60 | 视联网存储服务系统 | 视联网存储服务系统是面向视联网提供音视频数据存储与管理的重要系统，提供收录服务、资源管理、播放服务、存储网关、内容编辑、资源共享等功能。 | 视联动力 | VS-0CCFW01-00000M | 台 | 1 | 1 | 二期规划使用 |
61 | 八路解码电视墙服务器 | 八路解码电视墙服务器 | 视联动力 | VT-0BLJM01-00000M | 台 | 2 | 2 | 二期规划使用 |
企业端建设情况图
企业端建设（盘江水泥为例） | |||||||||
过磅称重系统 | |||||||||
序号 | 项目名称 | 项目特征描述 | 品牌 | 型号 | 计量单位 | 合同清单 | 验收清单 | 备注 | 是（√）否（X） |
工程量 | 工程量 | ||||||||
1 | 企业税费管理软件 | 1.名称:企业税费管理软件。 | 助友 | 称重软件（软件） | 套 | 1 | 1 | ||
2 | 数据分析平台 | 1.名称:监管平台。 | 助友 | 数据分析平台（软件） | 套 | 1 | 1 | ||
3 | 智慧IP网络音柱 | 网络广播 | ANE | P-906 | 套 | 1 | 1 | ||
4 | 核心交换机 | 规划管理企业与应急局的视频专网 | H3C | SOHO-S1026T-CN | 台 | 1 | 1 | ||
5 | 光模块 | 配合交换机使用 | H3C | 1310 | 台 | 1 | 1 | ||
6 | UPS不间断电源 | 电池低压保护、过载保护、过温保护、输出短路保护、输出过压保护 | 科士达 | YDC9101H | 台 | 1 | 1 | 1 | 1 |
7 | 电池 | 1.名称:电池。 | FirstPower（一电） | 12V100AH | 个 | 3 | 3 | ||
8 | 电池柜 | 1.名称:电池柜。 | 国产 | 定制 | 台 | 1 | 1 | ||
9 | 稳压电源 | 1.名称:稳压电源。 | 国产 | 定制 | 台 | 1 | 1 | ||
10 | 防雷器 | 1.名称:防雷器。 | 国产 | 定制 | 台 | 1 | 1 | ||
11 | 22U机柜 | 1.名称:22U机柜 | 国产 | 定制 | 台 | 1 | 1 | ||
12 | 车牌识别一体机 | 抓拍过磅称重车头车尾车牌照片 | 大华 | DH-ITC215-PW5H-LF6 | 台 | 2 | 2 | ||
13 | 摄像机支架 | 配合车牌识别一体机 | 大华 | IPMAE9-0200A | 套 | 2 | 2 | ||
14 | 红外高清网络摄像机 | 抓拍过磅车辆拉货情况 | 大华 | DH-IPC-HFW3433T-ZAS | 部 | 1 | 1 | ||
15 | 红外半球摄像机 | 监控过磅房操作人员 | 大华 | DH-IPC-HDW3433T | 部 | 1 | 1 | ||
16 | 网络硬盘录像机 | 管理和存储企业端监控视频 | 大华 | DH-NVR5208-4KS2 | 台 | 1 | 1 | ||
17 | 硬盘 | 1.名称:硬盘 | 希捷 | ST4000NM0035 | 台 | 2 | 2 | ||
18 | 室外补光灯 | 对车头和车尾车牌识别抓拍进行夜间补光 | 大华 | LED1240-1A-A220-Y | 套 | 2 | 2 | ||
19 | 集中供电 | 对企业端所有设备进行集中供电 | 国产 | 定制 | 个 | 2 | 2 | ||
20 | 立杆1 | 车牌识别摄像机立杆安装 | 国产 | 定制 | 根 | 2 | 2 | ||
21 | 立杆2 | 抓拍过磅车辆拉货摄像机立杆安装 | 国产 | 定制 | 根 | 1 | 1 | ||
22 | 配线 | 对企业端抓拍摄像机供电线缆 | 国产 | 定制 | m | 200 | 200 | ||
23 | 双绞线缆 | 对企业端抓拍摄像机网络线缆 | 国产 | 定制 | m | 140 | 140 | ||
逃逸报警系统 | |||||||||
24 | 逃逸报警系统 | 1.名称:逃逸报警系统 | 助友 | 逃逸报警系统（软件） | 套 | 1 | 1 | ||
25 | 逃逸抓拍一体机 | 对企业端未过磅逃逸车辆车牌抓拍 | 大华 | DH-ITC215-PW5H-LF6 | 台 | 1 | 1 | ||
26 | 红外高清网络摄像机 | 对企业端未过磅逃逸车辆拉货情况抓拍 | 大华 | DH-IPC-HFW3433T-ZAS | 部 | 1 | 1 | ||
27 | 室外补光灯 | 对企业端未过磅逃逸车辆车牌抓拍夜间补光 | 大华 | LED1240-1A-A220-Y | 套 | 1 | 1 | ||
28 | 摄像机支架 | 配合逃逸抓拍一体机安装 | 大华 | 定制 | 套 | 1 | 1 | ||
29 | 立杆1 | 逃逸车牌一体机立杆安装 | 国产 | 定制 | 根 | 1 | 1 | ||
30 | 立杆2 | 对企业端未过磅逃逸车辆拉货情况抓拍立杆安装 | 国产 | 定制 | 根 | 1 | 1 | ||
31 | 钢丝绳 | 配合电缆网线在立杆内部穿线 | 国产 | 定制 | m | 150 | 150 | ||
32 | 配线 | 对企业端抓拍摄像机供电线缆 | 国产 | 定制 | m | 150 | 150 | ||
33 | 双绞线缆 | 对企业端抓拍摄像机网络线缆 | 国产 | 定制 | m | 200 | 200 | ||
安全生产系统 | |||||||||
34 | 高清球机 | 企业安全生产监控360度旋转球机 | 大华 | DH-SD-6C3432XB-HNR | 部 | 1 | 1 | ||
35 | 线路传输 | 光缆、光缆熔接、光缆收发器、电源线、安装 | 国产 | 定制 | 项 | 1 | 10 | ||
36 | 立杆2 | 企业端球机立杆安装 | 国产 | 定制 | 根 | 1 | 1 | ||
37 | 设备箱 | 装在球机立杆上，内装插线板、光纤收发器等设备 | 国产 | 定制 | 套 | 1 | 1 | ||
工程建设时间
工程项目名称 | 宜良县“互联网+企业生产”信息化综合管理服务系统平台（指挥中心）建设 |
开 工 日 期 | 2020年7月1日 |
完 工 日 期 | 2020年11月1日 |
施工单位 | 云南瑞讯达通信技术有限公司 |
工程概况： 中心机房建设（LED小间距屏、监管中心平台、应急资源整合系统）、矿企终端建社（过磅承重系统、逃逸报警系统、远程安全监控系统）管道预埋、线路敷设、设备安装、系统调试、人员培训等 | |
